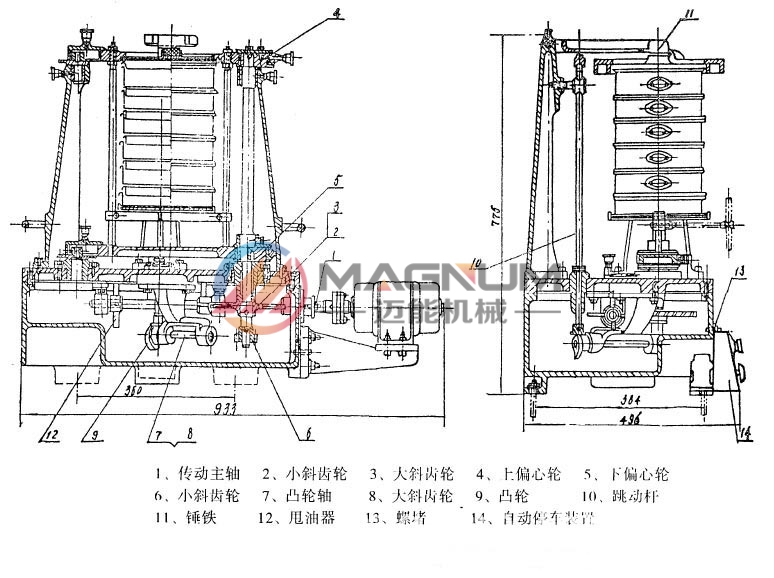

拍击筛内部结构分析

       拍击筛电机通过同步带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动设备做往复运动，同时带动顶杆转动，顶击拍锤，在往复运动中拍锤拍击筛框，小于筛孔的物料轻松即可通过筛网，大于筛孔的物料将留在筛网上层，通过拍击原理而完成的筛分作业过程。拍击筛分机是实险室中针对粘性、潮湿的物料最佳的实验测量设备。

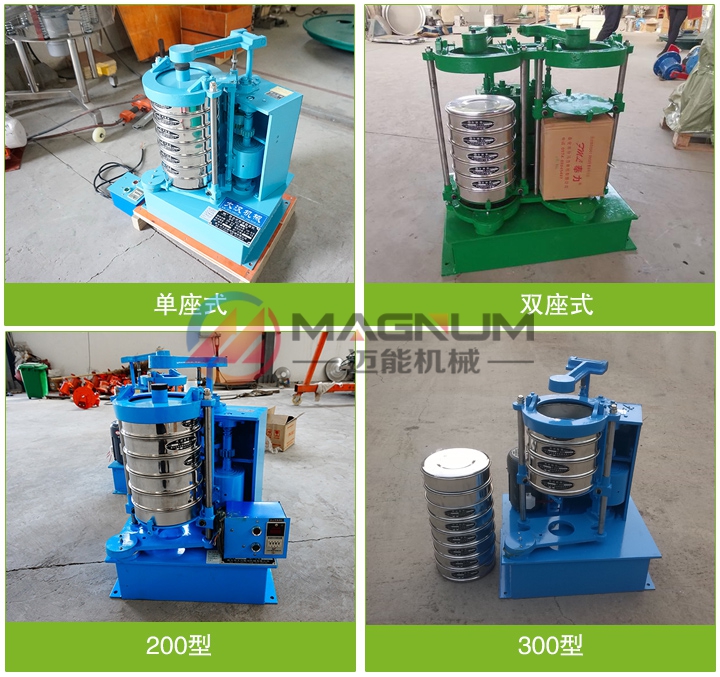

拍击筛部分： 作一次定位。在托盘上好放，好取为准95型将丝杆下面的罗母拧紧。200型将托盘两侧的顶丝拧。

润滑部分： 分为人工润滑和自动工润滑。 95型机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。请注意机座内加油九公斤。 200型有五个人工定期注油处。

自动停车装置： 由按钮、拨动开头、中间继电器、时间继电器组成。调时间继电器上的±±键可定时。

接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。
